Technische Daten der MFP 1
| Merkmal | MFP 1 |
|---|---|
| Außenabmessungen | 383 × 281,3 × 14 mm |
| Nestabmessungen | 17,7 × 17,7 × 6,5 mm |
| Teile pro Palette | 204 |
| Raster | 17 × 12 Nester |
| Artikelnummer Classic (grau) | 80997157 |
| Artikelnummer Standard/perlweiß (weiß) | 81559698 |
Maße und Kapazität laut MANZ-Datenblatt 08/2020. Die verbindliche Maßzeichnung zur gewählten Ausführung erhalten Sie mit dem Angebot.

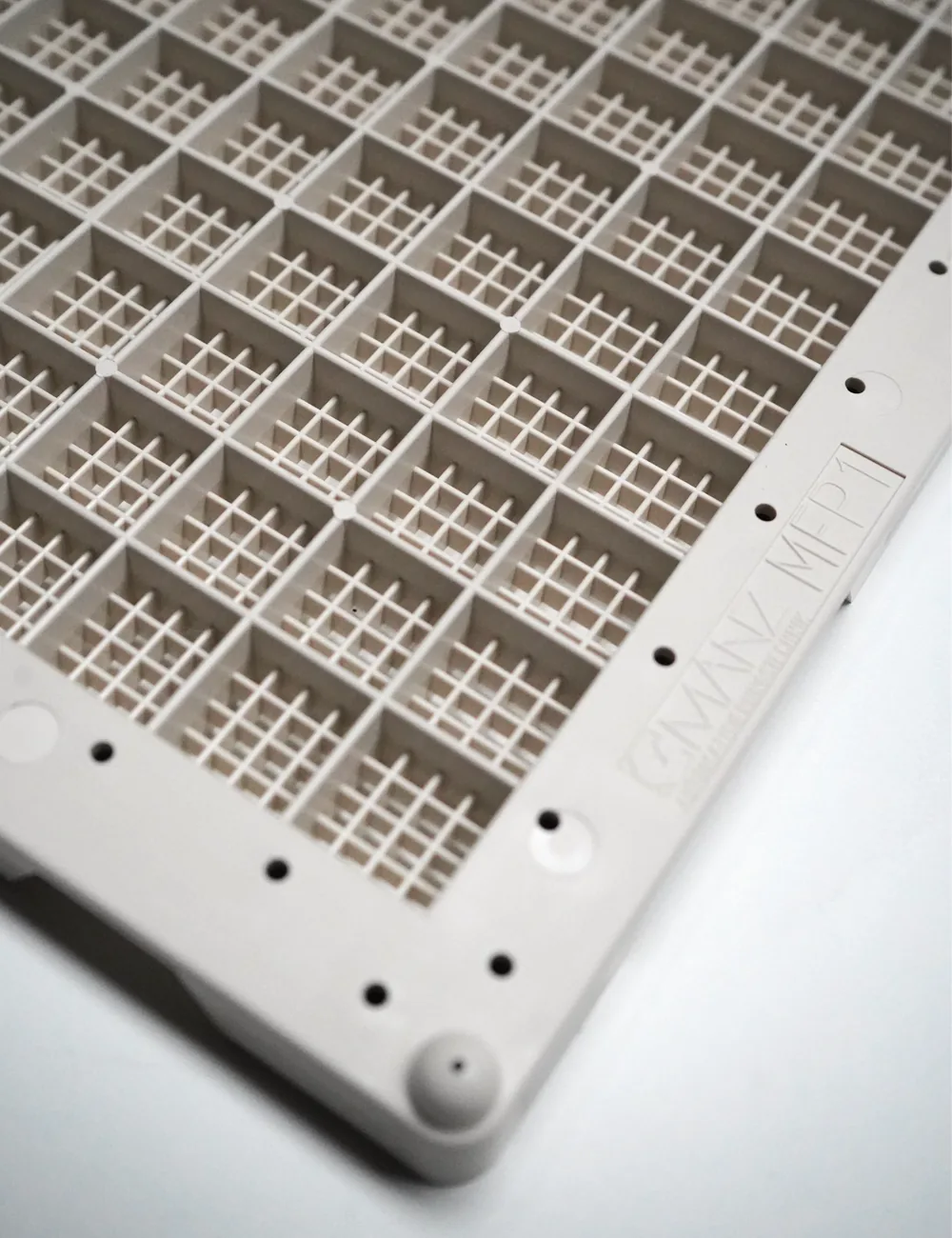

Für kleine Präzisionsteile mit etwas mehr Raum
Mit 17 × 12 Nestern verbindet die MFP 1 eine hohe Packungsdichte mit genügend Freiraum für Greifer, Pinzette oder Finger. Jedes Teil liegt einzeln, berührt seine Nachbarn nicht und lässt sich gezielt entnehmen.
Geeignet ist sie zum Beispiel für Wendeschneidplatten mittlerer Größe, Hartmetallrohlinge, kleine Dreh- und Frästeile sowie Buchsen und Ringe, deren Grundfläche in 17,7 × 17,7 mm passt. Die Nesttiefe von 6,5 mm führt auch etwas höhere Teile sicher.
MFP 1 oder benachbartes Modell?
Passen Ihre Teile auch in 11,8 × 11,8 mm, verdoppelt die MFP 0 die Teilezahl pro Palette. Ist das Teil größer als 17,7 mm oder benötigt ein Greifer seitlich mehr Raum, bietet die MFP 2 mit 27,8 × 26,1 mm deutlich größere Nester.
Das kann die MANZ MFP 1: Merkmale des MFP-Systems
Als Werkstückträger begleitet die MFP 1 Ihre Teile durch Lagerung, Transport, Reinigung und Bearbeitung. Alle Modelle der Serie teilen dieselben Systemmerkmale:
- Einheitliche Grundfläche: Alle fünf Modelle messen 383 × 281,3 mm und lassen sich im selben Regal, Magazin oder Stapelsystem einsetzen.
- Verdrehschutz: Eine seitliche Einkerbung legt die Lage der Palette eindeutig fest – wichtig für Automation und Bildverarbeitung.
- Minimierte Auflagefläche: Die Teile liegen auf einer offenen Gitterstruktur und werden nur an wenigen Stellen berührt.
- Reinigung in der Palette: Teile können direkt in der Palette im Ultraschallbad gereinigt werden; die Temperaturbeständigkeit ist für Waschen und Trocknen bis 89 °C ausgelegt.
- Formstabil und chemikalienbeständig: Hohe Maßhaltigkeit und sehr gute Chemikalienbeständigkeit für den wiederholten Einsatz.
- Stapelbar: Standardisierte Stapelsysteme; stapelfähig mit der MANZ Pinpalette.
- Kennzeichnung: Barcodelabel mit laufender Nummer; für die Medizintechnik mit RFID-Chip zur Rückverfolgung nachrüstbar.
- Zwei Farben: Classic in Grau und Standard/perlweiß in Weiß – jeweils mit eigener Artikelnummer.
MFP 1 nachbestellen
Sie setzen die MFP 1 bereits ein? Nennen Sie uns die Artikelnummer vom Lieferschein – 80997157 für Classic in Grau oder 81559698 für Standard/perlweiß in Weiß –, dazu Menge und Wunschtermin. Liegt nur die Bezeichnung „MANZ MFP“ ohne Artikelnummer vor, genügt ein Foto der Palette mit der eingeprägten Modellnummer. Wir ordnen die passende Ausführung zu und senden Ihnen ein Angebot mit Preis und Lieferzeit.
Fragen zur MFP 1
Wie viele Teile passen auf eine MFP 1?
Die MFP 1 hat 204 Nester im Raster 17 × 12, also 204 Teile je Palette bei einem Teil pro Nest.
Eignet sich die MFP 1 für die automatische Entnahme?
Das MFP-System ist für die Automation ausgelegt: Eine seitliche Einkerbung verhindert das Verdrehen der Palette, und jedes Teil liegt in einer definierten Position. Ob Ihr Greifer genug Raum hat, prüfen wir anhand der Bauteil- und Greiferdaten.
Was unterscheidet Classic und Standard/perlweiß?
Die Farbe: Die MFP 1 Classic ist grau, die MFP 1 Standard/perlweiß ist weiß. Beide haben eine eigene Artikelnummer. Die Farbe hilft zum Beispiel, Paletten für unterschiedliche Prozesse oder Kunden zu trennen – und auf der weißen Palette heben sich dunkle Teile wie Hartmetall kontrastreich ab. Setzen Sie bereits eine Ausführung ein, bestellen Sie am besten dieselbe nach, damit Ihr Umlauf einheitlich bleibt.
